토목자재 전문 생산기업 태성이엔티​

​유공도수관(플렉시블) ​교량물빼기공 │배수성포장 드레인


스텐 유공도수관(플렉시블형)​​

교면 물빼기공 (교량 유공관)

배수성포장 드레인​

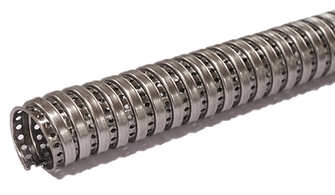

​태성이엔티 독자적으로 개발한 유공도수관이다. 스테인리스 304소재로 제작되며, 무수한 홀과 나선형으로 이루어진 형상으로 집수와 도수능력이 우수하다. 또한 유연성이 좋아 시공시 별도의 엘보가 필요하지 않고 바닥에 안착성이 좋아서 아스콘 포설시나 다짐시에 뒤틀려 떠오름 현상이 적다. 주로 교면물빼기공 및 배수성포장 침투수 드레인 등 집수와 도수가 필요한 건축현장 및 토목현장에 사용된다.

특허증1
특허증2
특허증3
디자인등록증1
디자인등록증2
  • 스텐유공도수관 특허증 1번

  • 스텐유공도수관 특허증 2번

  • 스텐유공도수관 특허증 3번

  • 스텐유공도수관 디자인등록증 1번

  • ​스텐유공도수관 디자인등록증 2번


LH설계처 신제품 발표 및 설명회 참여


도로교통박람회, 대한민국우수제품박람회 등 다수 초청 참여

제품 규격

​유공도수관 플렉시블 형상


(*주) 50은 Gi소재로 제작된다.

제품 특징

1.별도의 소켓이 필요없이, 자체적으로 단단하게 체결이 가능하다.


2.유연하며 형상 복원능력이 뛰어나 바닥 안착성이 좋다. (아스콘 포설 및 다짐시에 뒤틀림 현상이 적다.)


3.스테인리스(STS-304)소재로 만들어져 내열성, 강성, 내구성이 높다.


4.바깥과 안지름이 교차하여 아스팔트 입자 및 기타 불순물이 관에 박히지 않으면서 집수성과 도수성이 좋다.

활용사례

교면물빼기공​ (10mm,15mm)

교량의 방수처리된 바닥판과 포장층 사이에 침투수가 유입되게 되면, 두개의 층이 쉽게 분리될 수 있는 조건을 제공한다. 이를 방지하고자 바닥판 위 교면 포장층 사이에 유공도수관을 설치하여 유입되는 침투수를 배수장치까지 유도배수 하는 것을 목적으로한다.

P20140627_141443842_767E5593-3049-4AAA-8
P20140627_141633853_EC3A2C25-D479-478D-B

배수성 포장 드레인​ (15mm, 20mm, 25mm)

고속도로 및 주거밀집지역 근처의 도로에 장마철 폭우로 인한 침수를 예방하기 위하여 배수성포장을 한다. 이때 공극률이 높은 포장체 사이로 침투되는 빗물을 집수하여 배수구까지 신속하게 유도하는 역할을 목적으로 한다.


터널 용출수 유도배수 (20mm, 25mm, 50mm)


법면 용출수 유도배수 (20mm)

작업중 (1).jpg
완료 (4).jpg

터널 라이닝 유도배수 (20mm)


육교 칼라콘 포장 유도배수 (20mm)


노후터널 누수보수 (20mm)


PC옹벽 접합부 드레인  (10mm)


지하철 편의시설 바닥 드레인  (50mm)


기타 활용 사례

​복선전철 공동구, 자전거도로 측구 유도배수, 기계 제조시설 내부 액상 분사, 지하주차장 유도배수, 건축물 로비, 마당 현관등의 유도배수, 태양광전선 공냉관, 냉동창고 등

참고도면

교면물빼기공​

  1. 교량 바닥판 콘크리트 타설 후 유공도수관 외경보다 큰 사각 면목으로 눌러 홈을 만든다.

  2. 교량 바닥판(포장 하부층)에 방수(시트방수 혹은 액상방수)를 하여 바닥판에 침투수가 스며들 수 없게 한 후, 유공도수관을 설치한다. 이때, 방수액이 손에 묻지 않을 정도로 양생된 이후 관을 설치하여 방수액이 관에 묻지 않도록 한다.

  3. 연장 6M 간격으로 고정용 방수테이프를 이용하여 아스콘 포설 후 다짐시 관의 유동을 최소화한다.

  4. 유도된 침투수를 배수할 집수정에 구멍을 뚫어 양쪽으로 관입한다. 이때, 유공도수관을 집수정위로 올려놓은 후 집수정 중간에서 관을 컷팅하여 관입하면 시공이 수월하다.

  5. ​유공도수관 설치 후 아스콘 포설 및 다짐을 하여 마무리를 한다.


배수성(저소음)포장 드레인

  1. 포장 하부층(불투수)위에 내경 15mm이상의 유공도수관을 매설하여야 한다. 관의 규격은 현장여건에 따라 변동될 수 있다.

  2. 유공도수관 설치 전, 포장 하부층에 프라임코트나 텍코트 방수를 하여 바닥판에 침투수가 스며들 수 없게 한 후, 관을 설치한다. 이때 방수액이 손에 묻지 않을 정도로 양생된 이후 관을 설치하여 방수액이 관에 묻지 않도록 유의한다.

  3. 연장6M 간격으로 고정용 새들 및 방수테이프를 이용하여 고정한다.

  4. 유도된 침투수를 배수할 집수정에 구멍 3개 이상 뚫어 2개는 관을 관입하고, 가운데 구멍은 자연집수된 침투수가 스며들 수 있도록 한다.

  5. ​관설치 이후에 아스콘 포설 및 다짐을 한다. 이때 포설기가 직접적으로 관을 밟지 않도록 유의해야 한다.

유공도수관 비교표

1.플렉시블 타입


플렉시블 타입 유공도수관은 겉면이 이중구조로 제작됩니다. 겉면은 큰 아스팔트 입자 및 기타 압력으로부터 관 내부를 보호하며, 안쪽면은 구수한 구멍이 뚫려 있어 원활한 침투수의 유입이 가능합니다. 나선형으로 설계되어 침투수의 유입부터 배수구까지의 유도력이 뛰어납니다. 스테인리스 304 소재로 제작되어 산알칼리 등의 화학성분에 내구성이 좋으며 유연하면서 복원력이 있어 현장상황에 따른 유연한 시공이 가능합니다.

최대 생산길이 50m/롤로 생산됩니다. 그렇지만 손쉬우면서도 단단하게 자체체결이 가능하여 별도의 소켓없이 무한대로 연결이 가능합니다.

​플렉시블 타입은 유연합니다. 관이 늘어지거나 뻑뻑하지 않고 형상을 일정량 이상 유지하도록 탄성이 있습니다. 현장상황에 따라 다양한 각도로 휠 수 있어 별도의 엘보나 소켓이 필요하지 않습니다. 또한 관을 설치한 후 아스팔트 다짐 시 바닥 안착성이 뛰어나 뒤틀리거나 아스팔트 포장체 위로 튀어오르는 등의 하자가 적습니다.

2.스프링 타입


스프링형 유공도수관은 스테일리스 코일을 나선형으로 감아서 제작합니다. 침투수를 피치간격 사이로 스며들게 하여 유도배수를 목적으로 고안되었습니다. 이 피치간격은 물은 원활히 유입되나 아스팔트 입자의 박힘을 방지하기 위하여 규격에 따라 촘촘하게 제작합니다. 그러나 시공 시 설치하는 과정에서 용수철 특성상 이 피치간격이 생산기준보다 현저하게 늘어나게 됩니다. 실제로 관 설치 이후 늘어난 피치간격 사이로 아스팔트 입자가 박히게 되어 관이 막히는 사례가 빈번하게 발생합니다. 또한 관을 바닥에 고정 후 아스팔트 포설 및 다짐시에 관이 다짐기 방향대로 밀려나가 아스팔트 포장체 위로 튀어오르는 등의 하자도 발생됩니다.

​코일을 감아 생산함으로 최대 생산길이는 5m/롤로 짧은 편이며 연결을 위한 별도의 소켓이 필요합니다. 현장에서 5m마다 소켓을 이용하여 연결을 하며 설치해야하는 불편함이 있습니다.
